ケーブルアッセンブリ
CABLE ASSEMBLY
概要・仕様
詳細はお問い合わせください
ケーブル種類
| 名称 | 種類 | 型番 | 記号 |
|---|---|---|---|
| 電磁シールド マイクケーブル |
1P | L-4E5 | MC5 |
| 1P | L-4E6S | MC6 | |
| 2P | L-4E3-2P | MCM02 | |
| 4P | L-4E3-4P | MCM04 | |
| 8P | L-4E3-8P | MCM08 | |
| 12P | L-4E3-12P | MCM12 | |
| 16P | L-4E3-16P | MCM16 | |
| 24P | L-4E3-24P | MCM24 | |
| 2芯シールド ケーブル |
1P | L-2T2S | 2T2S ◎ |
| 2P | MR202-2AT | MR02 | |
| 4P | MR202-4AT | MR04 | |
| 8P | MR202-8AT | MR08 | |
| 12P | MR202-12AT | MR12 | |
| 16P | MR202-16AT | MR16 | |
| 24P | MR202-24AT | MR24 | |
| 32P | MR202-32AT | MR32 | |
| 同軸ケーブル | L-3C2V | 3C2V ◎ | |
| L-3CFB | 3CFB ◎ | ||
| L-5C2V | 5C2V ◎ | ||
| L-5CFB | 5CFB ◎ | ||
| デジタルオーディオ ケーブル |
DA202 | DA1P | |
| 8P | DA202F-8P | DA8P | |
| RS422ケーブル | A2C3 | A2C3 | |
| データケーブル | 14芯 | MINI14C | MINI14 |
| 24芯 | MINI24C | MINI24 | |
| 36芯 | MINI36C | MINI36 | |
| 50芯 | MINI50C | MINI50 | |
| ビニール キャブタイヤコード |
7芯 | VCTF 0.3x7C | 0.3x7 |
| 7芯 | VCTF 0.75x7C | 0.75x7 | |
| 3芯 | VCTF 2x3C | 2x3 | |
| モジュラーケーブル | FTC4(2)WQ | MJ | |
| LANケーブル | CAT5E | Cat5E ◎ | |
| CAT5E ｼｰﾙﾄﾞ付 | Cat5E-S ◎ | ||
| CAT6 | Cat6 ◎ | ||
| CAT6 ｼｰﾙﾄﾞ付 | Cat6-S ◎ | ||
| CAT6A | Cat6A ◎ | ||
| CAT6A ｼｰﾙﾄﾞ付 | Cat6A-S ◎ |
コネクタA/B
| 名称 | 種類 | 型番 | 記号 |
|---|---|---|---|
| キャノンコネクタITT製※オプションノイトリック製も可能です。 | 3ピン メス | XLR-3-11C | X3F |
| 3ピン オス | XLR-3-12C | X3M | |
| 3ピン メス2個 | XLR-3-11C ×2 | X3F2 | |
| 3ピン オス2個 | XLR-3-12C ×2 | X3M2 | |
| 3ピン メス4個 | XLR-3-11C ×4 | X3F4 | |
| 3ピン オス4個 | XLR-3-12C ×4 | X3M4 | |
| 3ピン メス8個 | XLR-3-11C ×8 | X3F8 | |
| 3ピン オス8個 | XLR-3-12C ×8 | X3M8 | |
| 3ピン メス12個 | XLR-3-11C ×12 | X3F12 | |
| 3ピン オス12個 | XLR-3-12C ×12 | X3M12 | |
| 3ピン メス16個 | XLR-3-11C ×16 | X3F16 | |
| 3ピン オス16個 | XLR-3-12C ×16 | X3M16 | |
| 3ピン メス2個 オス2個 | XLR-3-11C ×2/12C×2 | X3F2X3M2 | |
| 3ピン メス4個 オス4個 | XLR-3-11C ×4/12C×4 | X3F4X3M4 | |
| 3ピン メス8個 オス8個 | XLR-3-11C ×8/12C×8 | X3F8X3M8 | |
| 4ピン メス | XLR4-11C | X4F | |
| 4ピン オス | XLR4-12C | X4M | |
| 5ピン メス | XLR5-11C | X5F | |
| 5ピン オス | XLR5-12C | X5M | |
| 6ピン メス | XLR6-11C | X6F | |
| 6ピン オス | XLR6-12C | X6M | |
| 7ピン メス | XLR7-11C | X7F | |
| 7ピン オス | XLR7-12C | X7M | |
| NK | 27ピン メス | NK-27-21C7/8R | N27F |
| 27ピン オス | NK-27-22C7/8R | N27M | |
| FK | 37ピン メス | FK37-21C-R/FK-AD2-R | F37F |
| 37ピン オス | FK37-22C-R/FK-AD2-R | F37M | |
| エルコ | 56ピン メス | エルコ56S (コネクタ+ケース+ピン) | E56S |
| 56ピン オス | エルコ56P (コネクタ+ケース+ピン) | E56P | |
| 90ピン メス | エルコ90S (コネクタ+ケース+ピン) | E90S | |
| 90ピン オス | エルコ90P (コネクタ+ケース+ピン) | E90P | |
| BNC | 3C2V用 | BCP-A3 | A3 |
| 3CFB用 | BCP-B3F | B3F | |
| 5C2V用 | BCP-A5 | A5 | |
| 5CFB用 | BCP-B5F | B5F | |
| Dsub （ケース付き） |
9ピン メス | DE-9SF-N/17JE-09H-1A-CF | D9S |
| 9ピン オス | DE-9PF-N/17JE-09H-1A-CF | D9P | |
| 15ピン メス | DA-15SF-N/17JE-15H-1A-CF | D15S | |
| 15ピン オス | DA-15PF-N/17JE-15H-1A-CF | D15P | |
| 25ピン メス | DB-25SF-N/17JE-25H-1A-CF | D25S | |
| 25ピン オス | DB-25PF-N/17JE-25H-1A-CF | D25P | |
| 37ピン メス | DC-37SF-N/17JE-37H-1A-CF | D37S | |
| 37ピン オス | DC-37PF-N/17JE-37H-1A-CF | D37P | |
| 50ピン メス | DD-50SF-N/DD-C8-J13-F1-1R | D50S | |
| 50ピン オス | DD-50PF-N/DD-C8-J13-F1-1R | D50P | |
| LANコネクター | Cat5E用 | MP588-C | C5E |
| Cat5E シールド付用 | MPS588-C | C5E-S | |
| Cat6用 | SP688E-C | C6 | |
| Cat6 シールド付用 | SPS688-C | C6-S | |
| Cat6A用 | SP6X88-C | C6A | |
| Cat6A シールド付用 | SPS6X88-C | C6A-S | |
| モジュラー | モジュラーコネクター | RJ11 | RJ11 |
| ローゼット | RJ-2S (MINI-2) | RJ2S | |
| 丸形コネクター | 7ピン メス | SCRN2A 16-7S | SRCN7S |
| 7ピン オス | SCRN2A 16-7P | SRCN7P | |
| RCA | RCAピンプラグ | F-10 | F10 |
※Dサブ取付ビスの標準はM2,6ショートネジです。
※その他ピンアサインをご希望の場合は別途ご相談ください。
※「◎」のケーブルは色指定が可能です。別途ご相談ください。

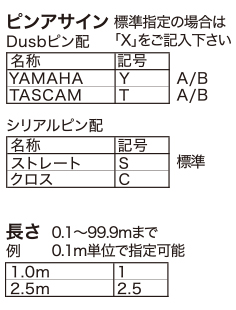

【ピンアサイン表】
